Van de de Buffer Enige Wijze van GJPFJH Multicord Strakke de Vezelkabel voor Binnen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TTI |
| Certificering: | CE / ROHS |
| Modelnummer: | SM |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | overeen te komen |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | PE Dozen |
| Levertijd: | 3 dagen |
| Betalingscondities: | L/C, T/T, D/A, D/P, Paypal |
| Levering vermogen: | 5000 stukken van /dag |
|
Gedetailleerde informatie |
|||
| Naam: | Binnenkabel | Type: | binnen |
|---|---|---|---|
| Vezeltype: | SM/MM | Kern: | 6 kernen |
| toepassing: | Netwerk | Kleur: | Geel |
| Kabeltype: | GJPFJH | ||
| Markeren: | Kabel van de de Wijzevezel van GJPFJH de Enige,6 de kernen kiezen de Kabel van de Wijzevezel uit,De strakke Optische Kabel van de Buffervezel |
||
Productomschrijving

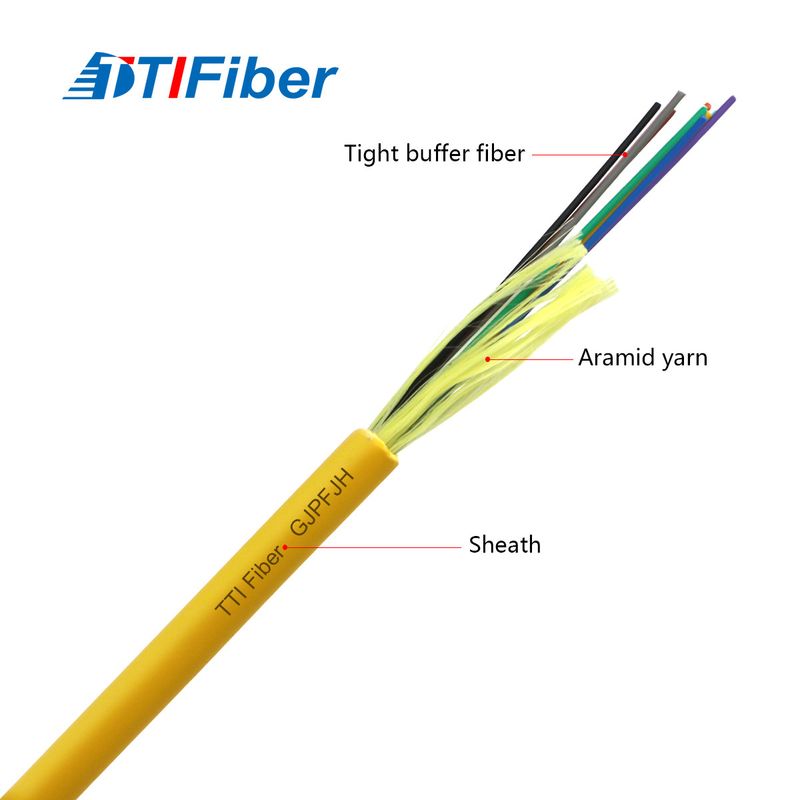

Van de de Buffervezel van GJPFJH Multicord Strakke van de de Kabel Enige wijze Optische de Vezelkabel voor binnen
Type
-LC, SC, ST, FC, MTRJ, MU SMA, MTP/MPO
-Multimode Sinlgewijze, OM1, OM2, OM3,10G OM4
-Gepantserd, gepantserde de V.N.
-Gepantserd, gepantserde de V.N.
-multikern, Wijze het condiioning
-Speciale Tactische enz.
-Speciale Tactische enz.
Eigenschappen
1. Hoog terugkeerverlies
2. Laag toevoegingsverlies
3. Flard koord Overgegaane RoHS, ISO9001
4. Het jasje van LZSH of pvc-
5. CCTC een Metalen kap van de Type optische vezel
Kenmerken:
Verrichtingscapaciteit over het volledige optische spectrum van 1260-1625nm, meer bruikbare golflengten, verbeterde transmissiecapaciteit, steun van DWDM en CWDM, compatibel met bestaand 1310nm-materiaal, goede bescherming en de uitstekende stabiliteit van de strookkracht, lage het verbinden verlies en hoogte die efficiency verbinden.
|
aracteristics
|
Voorwaarden
|
Gespecificeerde Waarde
|
Eenheden
|
|
|
Optische Kenmerken
|
||||
|
Vermindering
|
1310 NM
|
≤0.35
|
[dB/Km]
|
|
|
|
|
1383 NM
|
≤0.31
|
[dB/Km]
|
|
|
|
1550 NM
|
≤0.20
|
[dB/Km]
|
|
|
|
1625 NM
|
≤0.23
|
[dB/Km]
|
|
Vermindering versus Wavelenght
|
1285-1330 NM
|
≤0.03
|
[dB/Km]
|
|
|
Max. verschil µ
|
1525-1575 NM
|
≤0.02
|
[dB/Km]
|
|
|
Chromatische Verspreidingscoëfficiënt
|
1285-1340 NM
|
≥ -3,0, ≤3.0
|
[ps/(NM-km)]
|
|
|
|
|
1550 NM
|
≤18
|
[ps/(NM-km)]
|
|
|
|
1625 NM
|
≤22
|
[ps/(NM-km)]
|
|
Nul Disperson-golflengte
|
|
1312±10
|
[NM]
|
|
|
Nul verspreidingshelling
|
|
≤0.090
|
[ps/(Mn2-km)]
|
|
|
Typische waarde
|
|
0,086
|
[ps/(Mn2-km)]
|
|
|
PMD
|
|
|
|
|
|
Maximum Individuele Vezel
|
|
≤0.2
|
[ps/√km]
|
|
|
De Waarde van het verbindingsontwerp (M=20.Q=0.01%)
|
|
≤0.1
|
[ps/√km]
|
|
|
Typische waarde
|
|
0,04
|
[ps/√km]
|
|
|
De golflengteacc van de kabelscheiding
|
|
≤1260
|
[NM]
|
|
|
De diameter van het wijzegebied (MFD)
|
1310 NM
|
9.2±0.4
|
[mm]
|
|
|
|
|
1550 NM
|
10.4±0.5
|
[mm]
|
|
Efficiënte groepsindex van breking (Neff)
|
1310 NM
|
1,466
|
|
|
|
|
|
1550 NM
|
1,467
|
|
|
Puntdiscontinuïteit
|
1310 NM
|
≤0.05
|
[dB]
|
|
|
|
|
1550 NM
|
≤0.05
|
[dB]
|
|
Geometrische Kenmerken
|
||||
|
Bekledingsdiameter
|
|
124.8±0.7
|
[mm]
|
|
|
Bekledings niet-cirkelvormigheid
|
|
≤0.7
|
[%]
|
|
|
Deklaagdiameter
|
|
245±5
|
[mm]
|
|
|
Deklaag-bekleding concentriciteitsfout
|
|
≤12.0
|
[mm]
|
|
|
Deklaag niet-cirkelvormigheid
|
|
≤6.0
|
[%]
|
|
|
Kern-bekleding concentriciteitsfout
|
|
≤0.5
|
[mm]
|
|
|
Krul (straal)
|
|
≥4
|
[m]
|
|
|
Leveringslengte
|
|
50.40
|
[km/reel]
|
|
|
Milieukenmerken (1310 NM, 1550 NM & 1625 NM)
|
||||
|
Temperatuurafhankelijkheid
Veroorzaakte vermindering bij
|
- 60oC aan +85oC
|
≤0.05
|
[dB/km]
|
|
|
Temperatuur-vochtigheid het cirkelen
Veroorzaakte vermindering bij
|
- 10oC aan +85oC, 98%-relatieve vochtigheid
|
≤0.05
|
[dB/km]
|
|
|
Watersoakafhankelijkheid
Veroorzaakte vermindering bij
|
23oC, 30 dagen
|
≤0.05
|
[dB/km]
|
|
|
Vochtige hitteafhankelijkheid
Veroorzaakte vermindering bij
|
85oC en 85%-relatieve vochtigheid, 30 dagen
|
≤0.05
|
[dB/km]
|
|
|
Droge hitte die verouderen bij
|
85oC
|
≤0.05
|
[dB/km]
|
|
|
Mechanische Specificatie
|
||||
|
Bewijstest
|
offline
|
≥9.0
|
[N]
|
|
|
|
|
|
≥1.0
|
[%]
|
|
|
|
|
≥100
|
[kpsi]
|
|
Macro-kromming veroorzaakte vermindering
|
|
|
|
|
|
1 draai rond een doorn van 32 mm-diameter
|
1550 NM
|
≤0.05
|
[dB]
|
|
|
100 draaien rond een doorn van 50 mm-diameter
|
1310 NM & 1550 NM
|
≤0.05
|
[dB]
|
|
|
100 draaien rond een doorn van 60 mm-diameter
|
1625 NM
|
≤0.05
|
[dB]
|
|
|
De kracht van de deklaagstrook
|
typische gemiddelde kracht
|
1.7
|
[N]
|
|
|
|
|
piekkracht
|
≥1.3 ≤8.9
|
[N]
|
|
Dynamisch Nd van de de gevoeligheidsparameter van de spanningscorrosie
|
|
≥20
|
|
|
|
Punt
|
Enige wijze
|
Multiwijze
|
|
|
Het verbinden van Type
|
UPC
|
APC
|
PC
|
|
Toevoegingsverlies
|
|
|
|
|
Retureverlies
|
>or=45dB
|
>or=55dB
|
>or=35dB
|
|
Herhaalbaarheid
|
|
|
|
|
Temperatuur
|
-40/+80
|
||
|
Vezeltype
|
Singlemode (APC Pools)
|
Multimode (PC/Flat Pools)
|
||
|
Parameter
|
Norm
|
Met beperkte verliezen
|
Norm
|
Met beperkte verliezen
|
|
Het Maximum van het toevoegingsverlies
|
<0> |
<0> |
<0> |
<0> |
|
Retrurnverlies
|
>60dB
|
|
Niets
|
|
|
Duurzaamheid
|
500Matings
|
|
|
|
|
Werkende Temperatuur
|
-40C aan 80C
|
|
|
|
|
Testgolflengte
|
1310nm
|
850nm
|
||
|
Materiaal
|
OS1
9/125μm
(1310/1550nm)
|
OM1
62.5/125μm
(850/1300nm)
|
OM2
50/125μm
(850/1300nm)
|
OM3
50/125μm
(850/1300nm)
|
|||||||
|
Verminderings (dB/km) Typische Waarden
|
0.4/0.3
|
3.5/1.5
|
3.5/1.5
|
2.7/0.7
|
|||||||
|
Minimumbandbreedte (Mhz•km)
|
N/A
|
400/400
|
160/500 -
|
1500/500 -
|
|||||||
|
Primaire Bufferdiameter
|
250μm
|
250μm
|
250μm
|
250μm
|
|||||||
|
Sterkteleden
|
het element van 4x1320 Decitex Kevlar
|
||||||||||
|
De Installatietemperatuur van opslag/Operating/
|
-20℃~+60℃
|
||||||||||
|
Schedemateriaal
|
De Schede van pvc of LSZH-
|
||||||||||
|
Specificatie van de vezel de Optische Kabel
|
|||||||||||
|
Vezeltelling
|
2
|
4
|
6
|
8
|
12
|
16
|
24
|
||||
|
Nominale Buitendiameter (mm)
|
5.0±0.2
|
5.1±0.2
|
5.3±0.2
|
5.9±0.2
|
6.6±0.2
|
7.5±0.2
|
8.2±0.2
|
||||
|
Nominaal Gewicht (kg/km)
|
19
|
21
|
23
|
28
|
34
|
46
|
57
|
||||
|
Max. Treklading
|
(n) op lange termijn
|
220
|
|||||||||
|
(n) op korte termijn
|
660
|
||||||||||
