Buiten FTTH-optische vezelkabel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TTI Fiber |
| Certificering: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Modelnummer: | ADSS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1000 |
|---|---|
| Prijs: | onderhandelbaar |

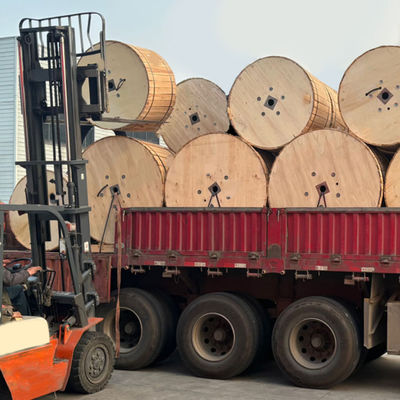

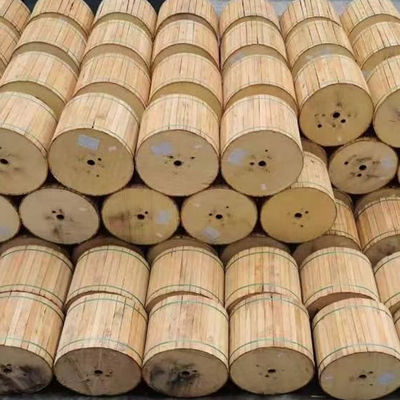

| Verpakking Details: | Houten trommel |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/t |
| Levering vermogen: | 1 km/trommel of andere pakketlengtes aangepast |
|
Gedetailleerde informatie |
|||
| Kleur: | Zwart, meestal zwarte kleur, blauw of anderen, aqua, geel | Materiaal: | Beschikbaar op verzoek van de klant, PVC |
|---|---|---|---|
| Vezeltype: | G652D, G657A2, Single Mode of Multi Mode, G657, Single Mode Fiber | Applicatie: | Ftth, outdoor, luchtfoto, gepantserde outdoor optische vezelkabel, audiosignaaltransmissie |
| Certificering: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Aantal geleiders: | ≥ 10, 2, 6 |
| Type: | Coaxiale, ftth 24 kern optische vezelkabel, professionele fabrikanten glasvezel SMA-connector, kale | Productnaam: | Glasvezelkabel, FTTH Drop Cable, 2core ftth Single Mode Indoor/Outdoor Fiber Optic, Armored 2 Core F |
| Vezelselling: | 2 Core, 2/4/6/8/12 Core, 1-144 Core, 1 Cores, 1/2/4 Core | Lengte: | Zoals uw vereiste, vereist 1 km, 2 km of andere |
| Jas materiaal: | LSZH, PVC, PE, TPU, PVC/LSZH | Bedrijfstemperatuur: | -55 ~ + 85 ° C, -20 ℃ tot 70 ℃, -40 ° C tot + 70 ° C |
| Pakket: | Plastic zak, doos, 1 km/rol | Schede: | Mdpe/hdpe, plenum, lszh, pvc, ect |
| Kabeldiameter: | 0,25 mm, 2,2 ± 0,07 | Krachtlid: | staaldraad, metalen draad, frp |
| Naam: | ftth drop -kabel buiten glasvezel optische kabel, glasvezel patchcord | Versterken: | FRP of staal 0,4 mm/0,45 mm/0,5 mm, 1 staaldraad+ 2 FRP |
| Markeren: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
Productomschrijving
| Attribuut | Waarde |
|---|---|
| Kleur | Zwart, Meestal Zwarte Kleur, blauw of andere, Aqua, geel |
| Materiaal | Beschikbaar op verzoek van de klant, PVC |
| Vezeltype | G652D, G657A2, single mode of multi mode, G657, Single Mode Vezel |
| Toepassing | FTTH, BUITEN, Lucht, gepantserde optische vezelkabel voor buiten, Audio signaaloverdracht |
| Certificering | ISO9001, ROHS, CE, CE en ROHS, ISO9001/CE/ROHS |
| Aantal geleiders | ≥ 10, 2, 6 |
| Type | Coaxiaal, FTTH 24-aderige optische vezelkabel, professionele fabrikanten Glasvezel sma connector, kale optische vezel, Single-Mode of Multi-Mode |
| Productnaam | glasvezel startkabel, ftth drop kabel, 2-aderige FTTH single mode binnen/buiten glasvezel, gepantserde 2-aderige veld optische vezelkabel montage voor veldoperatie, 1 2 4 aderige glasvezel drop kabel |
| Vezel aantal | 2 kernen, 2/4/6/8/12 Kernen, 1-144 Kernen, 1 kernen, 1/2/4 Kernen |
| Lengte | zoals vereist, 1KM, 2KM of andere vereisten |
| Mantelmateriaal | LSZH, PVC, PE, TPU, PVC/LSZH |
| Bedrijfstemperatuur | -55~+85°C, -20℃ tot 70℃, -40°C tot + 70°C |
| Verpakking | Plastic zak, Karton, 1km/rol |
| Omhulsel | MDPE/HDPE, PLENUM, LSZH, PVC, enz. |
| Kabeldiameter | 0.25MM, 2.2±0.07 |
| Sterkte-element | staaldraad, Metaaldraad, FRP |
| Naam | ftth drop kabel Buiten Glasvezelkabel, glasvezel patchcord |
| Versterkingselement | FRP of Staal 0.4mm/0.45mm/0.5mm, 1 staaldraad+ 2 FRP |
Buiten FTTH Glasvezelkabel ADSS 2 4 6 8 12 24 48 72 96 Kernen Span Lucht Glasvezelkabel

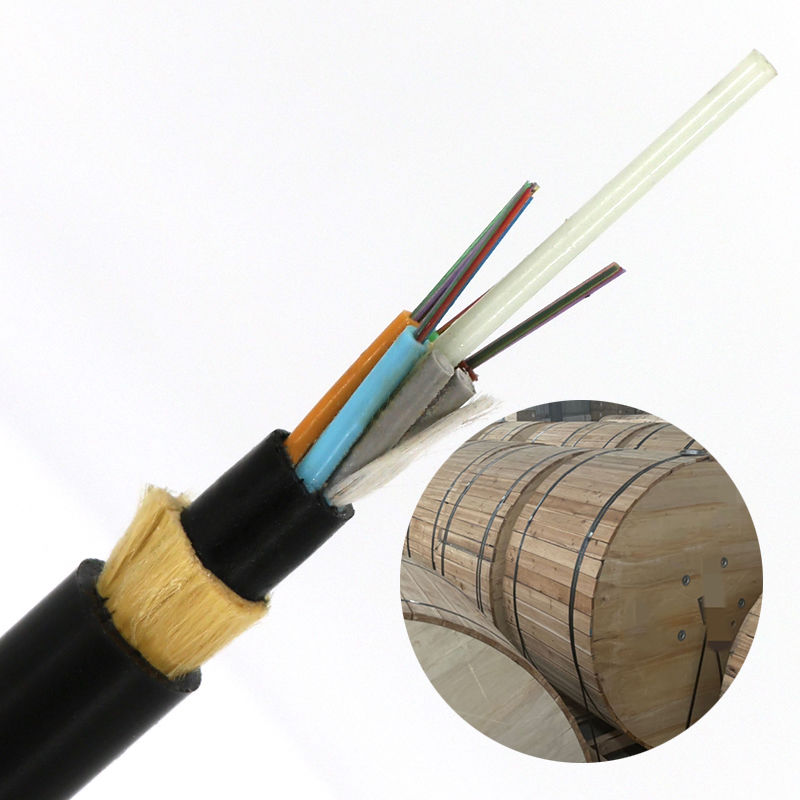

De structuur van de ADSS glasvezelkabel neemt een losse buislaag gestrande structuur aan, 250µm vezel is gepositioneerd in een losse buis gemaakt van hoog modulus materiaal, en de losse buis is gevuld met waterdichte verbinding. De losse buis (en vulkoord) is rond de niet-metalen centrale versterkingskern (FRP) gedraaid om een compacte kabelkern te vormen, en de opening van de kabelkern is gevuld met waterblokkerende zalf. De kabelkern is geëxtrudeerd met polyethyleen (PE) binnenmantel, vervolgens gedraaid met aramide voor versterking, en tenslotte geëxtrudeerd met polyethyleen (PE) buitenmantel of AT buitenmantel.
Het ontwerp van de ADSS optische kabel houdt volledig rekening met de werkelijke situatie van elektriciteitsleidingen en is geschikt voor verschillende niveaus van hoogspanningslijnen. Polyethyleen (PE) mantel kan worden gebruikt voor 10kV en 35kV elektriciteitsleidingen; Voor 110kV en 220kV elektriciteitsleidingen moet het ophangpunt van de optische kabel worden bepaald door de verdeling van de elektrische veldsterkte te berekenen, en de AT buitenmantel moet worden gebruikt. Tegelijkertijd worden de dosering van aramidevezel en het perfecte strengproces zorgvuldig ontworpen om te voldoen aan de toepassingsvereisten van verschillende overspanningen.
- Kleine kabeldiameter (geschikt voor slecht klimaat), lichtgewicht, 100m overspanning, lage aangehechte belasting op de toren.
- Niet-metalen structuur, goede isolatie, anti-bliksem.
- Fijne productietechnologie, gelijkmatige kracht voor aramidegaren, met superieure spanningsflexibiliteit.
| Weersomstandigheden | A | B | C | D |
|---|---|---|---|---|
| Windsnelheid (m/s) | 25 | 35 | 10 | 10 |
| Ijsvorming (m/s) | 0 | 0 | 5 | 10 |
| Extra belasting (N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
| Item | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Verzwakking @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| Verzwakking @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| Verzwakking @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| Verzwakking @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| Bandbreedte @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| Bandbreedte @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| Numerieke apertuur | 0.200±0.015NA | 0.275±0.015NA | ||
| Kabel afsnijgolflengte | ≤1260mm | ≤1450mm |
| Referentiediameter (mm) | RTS (kN) | MAT (kN) | Doorsnede van treksterkte-element (mm²) | Elasticiteitsmodulus (kN/mm²) | Coëfficiënt van thermische uitzetting (10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| Overspanning (m) Aanpassen aan meteorologische omstandigheden | Gewicht (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
